What Is the Inside of a Fire Extinguisher Called? Dele, agenter og ventildetaljer

Hvad materialet inde i en brandslukker egentlig hedder

Gå på samlebåndet for en 4 kg ABC tør pulverslukker og tre forskellige komponenter hævder navnet "slukkeren": stålcylinderen, der holder trykket, ventilenheden, der styrer udløsningen, og pulveret, der kvæler ilden. Kun den sidste besvarer spørgsmålet i titlen, og kun den sidste er den vare, de fleste købere glemmer at skrive ind i specifikationen.

Materialet, der opbevares inde i en ildslukker, kaldes slukningsmidlet. På arbejdsordrer og pakkelister fremgår det også som afgiften, fyldningen eller nyttelasten. I standardrelaterede dokumenter og oversatte tekniske filer vil du møde ordet slukningsmiddel. Agenten er ikke drivmidlet. Nitrogen, eller en lille kuldioxidpatron, leverer skub; agenten leverer slukningskemien. At forveksle de to er en af ​​de hurtigste måder at modtage den forkerte container på en containerbelastning.

En ABC multifunktionsenhed gør navngivningen konkret. Dets middel er monoammoniumphosphat, et fint formalet pulver, der ligner bleggult talkum og er behandlet med silikone, så det bliver ved med at flyde i stedet for at pakkes ind i en fast blok under transport. Tallet på etiketten - 1 kg, 2 kg, 4 kg, 9 kg, 12 kg - er midlets vægt, ikke vægten af ​​det færdige apparat. En komplet 4 kg pulverslukker, når først cylinderkappen, messingventil, slange, horn, beslag og etiket er tilføjet, tipper vægten normalt et sted mellem 7,5 og 9 kg. Fragttilbud bygget på "4 kg ganget med 500 styk" kommer altid tilbage, når pallen er vejet i havnen.

Søgeadfærd omkring dette spørgsmål viser et andet lag af forvirring. Folk spørger også, hvad gassen inde i en ildslukker hedder (drivmidlet, normalt nitrogen), hvad røret indeni hedder (hævertrøret, nogle gange oversat som dykrør eller opsamlingsrør), og hvad hele den øverste sektion kaldes (ventilenheden). Hver af disse tre dele har sin egen specifikation, sin egen fejltilstand og sit eget udskiftningsinterval, hvorfor en enkelt linje på en indkøbsordre sjældent er nok til at beskrive, hvad der faktisk er inde i en cylinder.

The Substance Inside: Agent, Medium, Opladning and Drivmiddel

Fire ord bruges næsten i flæng i handlen, og hver af dem betyder noget lidt anderledes. At sortere dem fra, før et specifikationsark er skrevet, sparer en hel runde prøver og en uges e-mails.

Sondringen mellem lagret tryk og patrondrevne enheder hører også til her, fordi det ændrer det fysiske inde i cylinderen. In a stored-pressure extinguisher, the agent and the nitrogen propellant share the same space. The cylinder is charged through the valve to its working pressure and the gauge shows that pressure at every moment of the unit's life. I en patrondrevet ildslukker holder cylinderen midlet ved atmosfærisk tryk, og en lille CO2-patron sidder inde i eller ved siden af ​​ventilen. Pressing the lever drives a puncture pin into the cartridge, gas floods the cylinder, and the agent is expelled. Nothing at all happens until that pin moves, which is why a cartridge-operated unit has no meaningful pressure reading before discharge.

Patrontyper dominerer større hjul- og trolleyenheder og dukker ofte op på markeder, hvor lang holdbarhed er vigtig, fordi midlet ikke sidder under pres i årevis. Typer med lagret tryk dominerer bærbare størrelser og er nemmere at servicere, men de afhænger helt af en permanent tætningsholder i hele serviceintervallet. Both designs put the same three things inside the cylinder: the agent, a gas volume, and a tube that reaches down toward the base.

Fra hætte til bundring: Hvad der sidder inde i en enhed med lagret tryk

Tag en tør pulverslukker med lagret tryk bortset fra toppen og ned, og listen over interne dele viser sig at være længere, end de fleste forventer. It is worth knowing the list, because the parts that fail are almost never the ones people suspect when a complaint comes in.

Hævertrøret fortjener et helt eget afsnit. Det er et stift eller halvstift rør, sædvanligvis plastik eller metal, gevind eller presset ind i ventilindløbet og skåret til en længde, der stopper et par millimeter over cylinderbundens indvendige overflade. Hvis røret er for kort, forbliver pulver i bunden af ​​cylinderen efter udtømning, og den nominelle brandydelse kan ikke overholdes. Hvis den er for lang og rører ved basen, kan den afskårne ende tætne mod cylinderbunden under afgangstryk. En snitlængdetolerance på omtrent plus eller minus to millimeter er normal i produktionen, og denne tolerance verificeres med en dybdemåler i stedet for med øjet. Vores eget udvalg af sifonrørsamlinger er specificeret efter cylindervolumen og ventilmodel frem for efter ildslukkerstørrelse alene, fordi to 6 kg cylindre produceret på forskelligt værktøj kan afvige i indvendig dybde med mere end selve tolerancen.

Nitrogen headspace er den del, der slet ikke kan ses. Gassen optager pladsen over agentbedet, og dens tryk er, hvad måleren viser. I en 4 kg enhed ladet til omkring 1,4 MPa, hvilket er 14 bar, er den involverede masse af nitrogen kun et par gram. Det eneste faktum forklarer en hel del feltadfærd. En langsom lækage, der taber et gram nitrogen, tager måneder om at fremstå som nålekryb, og en måler, der har flyttet sig to divisioner siden sidste service, er et langt stærkere signal end en måler, der sidder på kanten af ​​det grønne bånd. Det forklarer også, hvorfor efterfyldningsservice er ømtåleligt arbejde: det er nemt at tilføje nitrogen, at tilføje den korrekte mængde nitrogen er den del, der kræver en kalibreret opladningsrig.

Hvad kaldes agenten i hver enkelt brandslukkerfamilie

Ordet "agent" bliver først brugbart, når det er knyttet til en familie. Seks familier dækker næsten alle bærbare ildslukkere, der sælges på internationale markeder, og hver af dem har et kemisk navn, der skal stå konsekvent på etiketten, sikkerhedsdatabladet og toldpapirerne.

To praktiske regler følger af denne tabel. For det første bestemmer agenten materialet af alt, hvad det rører ved. Et alkalisk vådt kemisk middel vil angribe et almindeligt messingventilhus i løbet af en holdbarhed målt i år, så våde kemiske enheder bruger rustfrit stållegemer, pletterede stilke og EPDM- eller PTFE-tætninger. Tørt pulver er slibende og mildt hygroskopisk, så ventilsædet skal tætne mod et fast stof i stedet for mod en ren væske. Kuldioxid opløses i mange elastomerer under tryk og dekomprimeres derefter voldsomt, så tætninger skal vælges til hurtig gasdekompressionsadfærd frem for hårdhed alene.

Second, agent weight is not interchangeable between families. En liter vand vejer tæt på 1 kg, en liter skum-premix er ens, og en liter ABC-pulver vejer ca. 0,9 kg afhængig af rumvægt og beluftning. A cylinder rated at 9 litres does not automatically become a 9 kg powder unit. Pulverbatchens massefylde og fyldningshøjden hører begge til i købsspecifikationen, ellers kan den første forsendelse og den femte forsendelse ende med at præstere forskelligt på den samme brandtest.

The Valve Assembly: Where Most Naming Errors Start

Spørg ti personer, hvad toppen af en ildslukker hedder, og du vil høre håndtag, hoved, hætte, beslag og mekanisme. The accurate name is the valve assembly, and inside it sit more small parts than in the rest of the extinguisher put together.

Working down through it: the lever or squeeze grip presses on the valve stem; stilken holdes lukket af en fjeder; a seat, usually a rubber or PTFE disc, closes against the valve body orifice; a safety pin and tamper seal lock the lever at rest; a pressure gauge or a plugged gauge port sits on one side; the discharge outlet accepts the hose, horn or nozzle; og på nogle modeller udluftes en intern aflastningsanordning, hvis cylinderen er overfyldt eller overophedet. På CO2-ventiler er aflastningsanordningen en sprængskive snarere end en gentilslutningsventil, for når først flydende kuldioxid har udvidet sig, er der ingen måde at lukke udluftningen igen.

Materialer følger agenten. Messinglegemer dominerer tørpulver- og vandenheder på verdensplan, aluminiumslegemer vælges, hvor vægten betyder noget, og rustfrit stål er standard til vådkemisk brug og for mange marine-godkendte produkter. Tætningsforbindelser vælges efter agent frem for pris: NBR til generel tørpulver- og vandservice, EPDM til kuldioxid og vandbaserede midler, PTFE til aggressiv kemi og høj temperatur, og silikone, hvor der forventes drift med meget lav temperatur. En ventil, der er kemisk korrekt, men termisk forkert, vil bestå enhver tryktest på en varm fabrik i juli og lække i et uopvarmet lager i januar.

4–12 kg tørpulver brandslukkerventil 1001 Til 4-12 kg pulverslukkere med lagret tryk inkluderer denne messing- eller aluminiumsventil NBR/PTFE-tætninger, valgfri manometer og 24±2 BAR aflastning. Se produkt →

The tolerance that matters most on a valve assembly is not the thread, it is seat concentricity. En stilk, der sidder en halv tiendedel millimeter væk fra midten, vil stadig holde på bænken og vil stadig bestå en kort bobletest, men den vil ikke holde i fem år mod et pulver, der aldrig helt stopper med at bevæge sig under transport. Købere, der anmoder om sædekoncentricitetsdata, fjederbelastningsdata og en 24-timers trykholdrekord, modtager langt færre vinterklager end købere, der godkender en prøve ved øjet en fredag ​​eftermiddag. Drejningsmomentværdier hører hjemme i den samme samtale: ventil-til-cylinder-samlinger med for lavt drejningsmoment er utætte, overdrejningsmomenter knækker halse og beskadiger selve det sæde, designet afhænger af.

Vores sortiment af tørpulver- og vandventiler dækker 1 kg til 12 kg cylinderhalse i lagret tryk og patronversioner, med messing, kobberbelagte og rustfrie muligheder, leveret med tætningssæt tilpasset til det middel, der skal påfyldes. Matching a valve to an agent after the fact is where most compatibility problems begin.

Inside a CO2 Extinguisher: Liquid, Snow and a Bursting Disc

A carbon dioxide extinguisher has an interior that behaves unlike any powder unit. Agenten er drivmidlet. Liquid CO2 sits in the cylinder under its own vapour pressure, approximately 5.7 MPa, which is about 830 psi, at 20 °C. Der er ingen nitrogen headspace, og de fleste bærbare modeller har ingen trykmåler overhovedet.

Inde i cylinderen når et kort dykrør mod bunden, så væske i stedet for damp trækkes ud, når ventilen åbner. Væsken passerer ventilen, udvider sig gennem en lille åbning og bliver til en blanding af gas og fine tørispartikler. Denne ekspansion er årsagen til, at hornet overhovedet eksisterer: udledningen forlader ventilen med meget høj hastighed, og et blottet udløb ville sprede strømmen i stedet for at lede den. Hornet lader også den ekspanderende gas bremse og varme lidt op, og det er grunden til, at CO2-hornene udskiftes som reservedele frem for at blive repareret efter et banke.

To interne funktioner adskiller CO2 fra alt andet. For det første er sikkerhedsanordningen en sprængskive, der er dimensioneret til at frigive et godt stykke over normalt lagertryk, men under cylindertesttrykket, og en skive udskiftet med en forkert klassificeret del er værre end ingen service overhovedet. For det andet udsættes tætningerne for en væske, der svulmer og derefter dekomprimerer elastomerer hurtigt, så sammensætningen og ekstruderingsspalten omkring sædet betyder mere end det nominelle hårdhedstal.

Fordi der ikke er nogen trykmåler, kontrolleres interiøret efter vægt. En 5 kg CO2-slukker, der har mistet 250 g ladning, har mistet en betydelig del af sin kapacitet og viser intet på ydersiden. Det eneste faktum er det stærkeste argument for et månedligt vejetjek i ethvert anlæg, hvor CO2-enheder er den primære beskyttelse. Vores CO2-ventilserie dækker 2 kg til 9 kg bærbare cylindre i messing, kobber og rustfrit stål, med CE- og US-stil halsgevind, røde eller rustfrie håndtag og matchede sprængskiver.

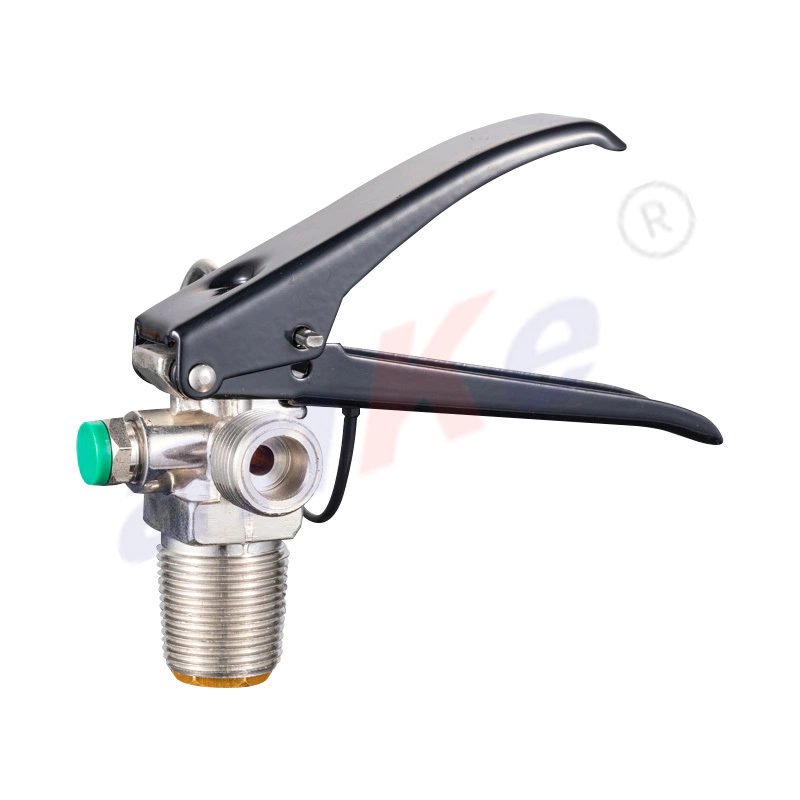

2–9 kg CO₂ ildslukker kobberventil 2005 Til 2-9 kg CO₂-slukkere har denne kobberventil PZ27.8 hals, W21.8 udløb, M10x1 sifongevind og 200±15 BAR aflastning. Se produkt →

Trykadfærd: Læsning af indersiden gennem måleren

En trykmåler måler ikke, hvor meget middel der er tilbage. Den måler trykket af nitrogenet i headspace, og det tryk bevæger sig med temperaturen hver time hver dag. For en nitrogenladet lagret trykenhed er ændringen cirka 0,5 til 0,6 bar for hver 10 °C skift, og det er forudsigeligt nok, at en servicetekniker kan beregne, hvad en aflæsning skal være ved en given temperatur i stedet for at fordømme en cylinder, der blot har overnattet i et kølerum.

Grønne bånd er indstillet af producenten til at indrette det acceptable arbejdsområde, almindeligvis i området 12 til 18 bar på mange CE-mærkede tørpulvermodeller og omkring 195 psi, hvilket er 13,4 bar, på mange enheder i amerikansk stil. En nål, der sidder lige under greenen ved minus 10 °C i et uopvarmet lager, er ikke en defekt. En nål, der sidder i midten af ​​greenen på en varm eftermiddag, i en enhed, der sad i bunden af ​​greenen tolv måneder tidligere, er ægte nitrogentab og har brug for opmærksomhed.

Mekaniske fejl ligner hinanden, men er ikke det samme. En viser, der klæber, en linse, der er dugget indefra, og et bourdon-rør, der har taget et slag, giver alle aflæsninger, der ikke svarer til det faktiske tryk. Før en cylinder udskiftes, bør en tekniker sammenligne målerens aflæsning med en kalibreret testmåler, der er monteret på ventilen, og bekræfte, at viseren bevæger sig frit over hele sin vandring. En fastsiddende pointer er en målererstatning. En virkelig lav aflæsning er et cylinder- og tætningsproblem, og udskiftning af målere vil ikke løse det.

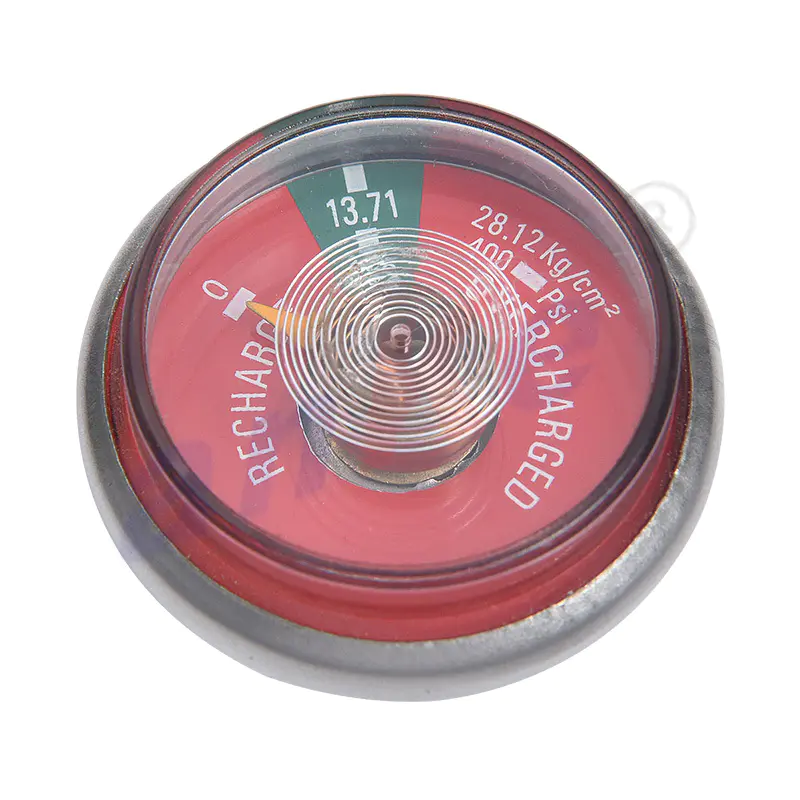

Brandslukningstrykmålere til lagrede trykenheder Sammenlign Bourdon-rørmålere til tørt pulver, vand, skum, industriel og marine brug med grønne driftszoner og gevindmuligheder; CO₂-slukkere bruger ikke målere. Se produkt →

Sådan svigter det indvendige: sammenklumpning, korrosion og ældning af forseglinger

Field returns ankommer sjældent med en dramatisk historie. De fleste interne fejl er langsomme, usynlige og fuldstændig forudsigelige, hvilket er gode nyheder for enhver, der skriver en specifikation, fordi hver enkelt af dem kan designes omkring.

Kondensation fortjener en særlig omtale, fordi det er fejltilstanden, der oftest overrasker importører. En cylinder fyldt i en fugtig sæson, forseglet varm og derefter sendt gennem en kold rute vil trække fugt ind i ethvert hulrum, som forseglingen tillader. Pulver, der var fritflydende ved fabriksporten, kan være klumpet seks måneder senere uden en eneste mekanisk defekt. Det er grunden til, at påfyldningshaller er fugtkontrollerede, hvorfor pulver opbevares forseglet indtil påfyldningsøjeblikket, og hvorfor en trykholdsrekord betyder mere end en visuel inspektion i et færdigvarelager.

Verifikation før ventilen skrues ned

En fabrik, der behandler intern kvalitet som en tjekliste over test, frem for en enkelt tryktest i slutningen, vil producere cylindre, der opfører sig på samme måde i det femte år som i den første måned. Sekvensen nedenfor er den, der betyder mest for produkter med lagret tryk og patrondrevne produkter.

1. Indgående materiale certificering for messing, aluminium og rustfri komponenter, herunder kemi og hårdhed, hvor stilken eller fjederen afhænger af det.
2. Rengøring og tørring af hver våd del. Alkaliske våde kemiske midler kræver passivering, og resterende bearbejdningsolie er en garanteret fremtidig sædefejl.
3. Forseglingskompatibilitet gennemblødes, med forseglinger holdt i det faktiske middel ved forhøjet temperatur i flere dage og derefter målt for svulme, hårdhedsændringer og kompressionsindstilling.
4. Cylindersikker test ved et multiplum af arbejdstryk, defineret af den regionale standard, plus en intern inspektion før pulver indføres.
5. Ventillækagetest i et vandbad ved arbejdstryk, med ventilen både lukket og helt åben, så spindeltætningen og sædetætningen verificeres hver for sig.
6. Hævertrørets snitlængde verifikation i forhold til tegningstolerancen, med dybdemåleregistreringer, der opbevares i batch.
7. Fyldvægtverifikation inden for plus eller minus to procent af nominel, med bulkdensitet registreret for hvert pulverparti.
8. Et 24-timers trykhold efter opladning, efterfulgt af en endelig måleraflæsning og en lækagekontrol ved målerporten og påfyldningsporten.
9. Momentregistreringer og batchsporbarhed, så en reklamation i år tre kan spores tilbage til et seglparti, et pulverparti og et specifikt skift.

Design and test requirements are set regionally. EN 3-serien gælder i hele Europa, UL 299 og UL 711 gælder i Nordamerika, ISO 7165 bruges internationalt, og AS/NZS 1841 gælder i Australien og New Zealand. En fabrik, der kører én produktionslinje for alle fire markeder, skal føre fire sæt testregistreringer, og en importør, der køber fra en fabrik, der ikke kan producere dem, køber et løfte i stedet for et produkt. Certificeringer som CE, ISO, TUV, MPA og BSI er kun meningsfulde, når de underliggende testdata kan vises for den nøjagtige model, der sendes, ikke for en lignende model fra et tidligere år.

Specification Checklist for Buyers and Engineers

Ni linjer på et specifikationsark forhindrer de fleste af de problemer, der er beskrevet ovenfor. De tager ti minutter at skrive, og de er en hel beholder med undgåede returneringer værd.

1. Agentfamilie og kemisk navn, ikke kun brandklassen.
2. Agentpåfyldningsvægt med tolerance, plus bulkdensitetsområde for pulvere.
3. Drivmiddeltype og arbejdstryk ved 20 °C, med det acceptable temperaturdriftsområde.
4. Forsegl sammensætningen ved navn, med agentkompatibilitetstestrapporten vedhæftet.
5. Ventilhus og spindelmateriale, inklusive pletteringsspecifikation, hvor der påstås korrosionsbestandighed.
6. Hævertrørsmateriale, indvendig diameter og snitlængde, refereret til cylindertegningen.
7. Målerrækkevidde, grønne båndgrænser og om der overhovedet kræves en måler til CO2-modeller.
8. Service- og reservestrategi, der dækker tætninger, dykrør, målere og slanger for den forventede levetid for enheden.
9. Etiket, sikkerhedsdatablad og forsendelsesdokumentation på destinationssproget, inklusive den korrekte transportklassificering.

The shipping point is frequently overlooked. Mange myndigheder klassificerer en ladet ildslukker i henhold til UN 1044 for komprimeret eller flydende gas, mens visse væskeladninger, der sendes separat, falder ind under UN 1774 for ætsende slukningsladninger. At få den klassificering forkert forsinker en container i ugevis, og det er ikke noget en speditør vil rette på købers vegne.

Matching the Inside to the Application

Agentvalg følger brandrisikoen, ikke prislisten. Hvor to midler begge bærer den rigtige klassificering, drejer beslutningen sig normalt om rester, temperatureksponering eller materialet i det omgivende udstyr.

• Køretøjsmotorrum og førerhuse: 1 kg til 2 kg ABC-pulver med lagret tryk med en højtemperaturtætning og et beslag, der er klassificeret til vibration.
• Kommercielle køkkener og madlavningslinjer: våde kemiske enheder med våde dele i rustfrit stål, da midlet skal forsæbe varm madolie og forblive stabilt i årevis i alkalisk tilstand.
• El-koblingsrum og styreskabe: CO2 eller rent middel, da ingen af ​​dem efterlader rester på klemmer eller printkort.
• Lagerhuse, værksteder og læsseområder: 6 kg til 12 kg tørt pulver eller skum, hvor prioritet er hurtig knockdown frem for oprydning.
• Metalbearbejdning og bearbejdning: Klasse D-pulver tilpasset det specifikke metal, påført med en lavhastighedsdyse og aldrig brugt på omgivende klasse A-materiale.
• Marine- og offshoretjeneste: marinegodkendte ABC-enheder med korrosionsbestandige beslag og belagte ventilhuse.
• Serverrum, arkiver og museer: rensemiddelenheder eller faste anlæg, hvor udledning ikke må beskadige indholdet.
• Hjem og små kontorer: 1 kg til 2 kg ABC-pulver eller en 2 kg CO2-enhed, valgt til nem håndtering af en uøvet bruger.

Køkkenbeskyttelse er det klareste tilfælde, hvor det indvendige skal matche risikoen præcist. En pulverenhed, der udledes på en frituregryde, kan sprøjte brændende olie og har under laboratorieforhold vist sig at forværre en allerede farlig situation. Class K wet chemical extinguishers løse dette ved at reagere med olien i stedet for at kvæle den ovenfra, hvilket er præcis grunden til, at den fugtede vej af en våd kemisk enhed er specificeret i rustfrit stål, og dens forseglinger er valgt til alkalisk service frem for omkostninger.

Reservedele, genopfyldninger og levetiden for de interne

Inde i en ildslukker ældes agenten og hardwaren med helt forskellige hastigheder. Pulver, skumkoncentrat og våd kemisk opløsning er forbrugsstoffer. Ventilsamlingen, hævertrøret og cylinderen er holdbare dele, hvis levetid afhænger af opbevaringsforhold, vandpåvirkning og hvor mange gange de er blevet åbnet.

Servicepraksis varierer fra marked til marked, men et almindeligt mønster er som dette. En månedlig visuel kontrol foretaget af ejeren dækker måleraflæsningen, sikkerhedsnålen, manipulationsforseglingen og tydelig korrosion. Et årligt professionelt eftersyn dækker vægt, tryk, slangetilstand og funktionstjek af håndtaget. Tørpulverenheder på flere markeder udtømmes og genopfyldes i en femårscyklus, fordi pulver kan komprimere selv i en lydcylinder, og den første hydrauliske test af cylinderen lander ofte omkring tiårsgrænsen. Bekræft altid tidsplanen i forhold til den standard, der gælder, hvor enheden er installeret, fordi disse intervaller er indstillet lokalt og ikke kan udskiftes mellem regioner.

Genopfyldning introducerer et spørgsmål, der fortjener et direkte svar. Hvis en cylinder kommer ind til et femårigt agentskifte og går ud med den originale ventil, de originale tætninger, den originale måler og det originale sifonrør, har køber betalt for nyt pulver på gammelt hardware. Den næste fejl kommer inden for to år, og agenten får skylden for det. En ordentlig genopfyldningsservice erstatter sædet, spindeltætningerne, målerens O-ring og ethvert rør, der viser hærdning eller deformation, og det kontrollerer igen sprængskiven på CO2-enheder. Det er et andet prispunkt, og det er den eneste version, der leverer et ægte fornyet femårsinterval.

Ofte stillede spørgsmål om ildslukker interiør

Næste trin: Send agenten, trykket og halsstørrelsen

Hvis du køber slukningsventiler, CO2-hornsamlinger, sifonrør eller komplette enheder, fremskynder tre oplysninger et tilbud mere end noget andet: agentfamilien og påfyldningsvægt, det nødvendige arbejdstryk og temperaturområde og cylinderhalsgevindet. Med disse tre detaljer kan en ventil matches til midlet, tætningsblandingen kan matches til temperatureksponeringen, og sifonrøret kan skæres til en længde, der rent faktisk når bunden af ​​din cylinder.

Ningbo Kaituo Valve Co., Ltd, også kendt som Ningbo Anke Fire Equipment Co., Ltd, har produceret brandudstyr under anke-mærket siden 2001, med CE, ISO, TUV, MPA og BSI certificeringsmærker og en produktlinje, der går fra slukningsventiler og trykmålere, gennem kabiner, ventiler, ventiler og systemventiler. Prøver, forseglingskompatibilitetsdata og ventiltegningsfiler er tilgængelige på anmodning, og det tekniske team kan nås direkte på WhatsApp via nummeret på kontaktsiden, når en specifikation skal afgøres hurtigt i stedet for via e-mail-kæden.
